DS-1101
DS-11017/6 Nesil Intel® Core ™ i3 / i5 / i7 Tek PCI / PCIe Genişletme Yuvalı Yüksek Performanslı, Modüler ve Genişletilebilir Sağlam Gömülü Bilgisayar
- 7/6. Nesil Intel® Core ™ i3 / i5 / i7 Soket tipi CPU'yu (LGA1151) destekler
- 2x DDR4 SO-DIMM Soketi 2133MHz 64 GB'a kadar Destekler
- Üçlü Bağımsız Ekran (1x DVI-I 2x DP)
- 2x2.5 "SATA HDD / SSD yuvası (Gen3) RAID 0/1'i destekler
- Geniş Çalışma Sıcaklığı (-40 ° C ila 70 ° C)
- Ek Kartlar için 1x PCI / PCIe Yuvası (Maksimum Uzunluk: 235 mm)
- EN50155 / EN50121-3-2 Demiryolu Uygulaması için Sertifikalı
- E-mark. (E13 No.10R-0514229) Sertifikalı
Genel Bakış
SKYLAKE POWERHOUSE
Intel Skylake masaüstü işlemcilerinin Core i7'ye kadar gücünü kullanan ve 32 GB'a kadar belleği destekleyen kompakt bir güç kaynağı olan DS-1101 ile herhangi bir görevi yerine getirin. Q170 yonga seti, vPro ve sanallaştırma gibi ileri teknoloji desteği ve isteğe bağlı 4G LTE bağlantısı , araç içi kurulumlar veya yük devretme koruması için uzaktan ağ erişimi sağlar.
Son derece KAPALI BİLGİSAYAR
Diğer sistemlerin başarısız olacağı en zorlu endüstriyel ortamlarda çalışmak üzere tasarlanan DS-1101, yüksek yetenekli bilgi işlem gerektiren herhangi bir ortamda çalışabilir. Dayanıklı, fansız, havalandırmasız ve kablosuz bir muhafaza içine yerleştirilmiş DS-1101 kir, toz, şok ve titreşime kolayca dayanır. -40 ° C ile 70 ° C arasındaki geniş sıcaklık aralığı ve 9 ~ 48 V giriş gerilimi, en zorlu ortamlarda bile uzun süreli güvenilirlik sağlar.
GENİŞLETME OLANAKLARI
DS-1101, 2.5 ”çalışırken değiştirilebilir bir HDD bölmesine erişim için ek kolay erişim sağlarken, geniş bir çevre birimine ve donanıma bağlanmak için iki Gbe LAN portu ve iki RS-232/422/485 COM portu ile birlikte gelir. G / Ç bağlantısı, DS-1101'in, iki DisplayPort konektörü ve üçlü HD ekranlara izin veren DVI-I ile birlikte, 8 USB bağlantı noktası (6 USB 3.0 bağlantı noktası dahil) ile birlikte parladığı birçok alandan yalnızca bir tanesidir. DS-1101, ek COM, DIO, LAN, PoE ve USB ile PCI ve PCIe x16 için yükseltici kart seçeneklerini içeren inanılmaz bir genişleme olanakları dizisi sunar.
HÜCRESEL BAĞLANTI
Bu sistem, dünyanın en popüler hücresel taşıyıcı ağlarının birçoğunda çalışması için önceden onaylanmış entegre bir modem olan Extrovert 4G LTE teknolojimizleuyumludur . Extrovert 4G LTE donanımı, günümüzün mobil, son bilgi işlem ve Endüstriyel Nesnelerin İnterneti uygulamaları için idealdir. Bu özellikten yararlanmak için sisteminizi Extrovert 4G LTE bağlantısıyla yapılandırın ve etkinleştirmek için operatörünüze başvurun.
Özellikler
| SKU | DS-1101 |
|---|---|
| Donanım hattı | Engebeli Hat |
| Sistem Soğutma | fansız |
| İşlemci Soketi | LGA1151 |
| İşlemci Üretimi | Skylake |
| İşlemci Çekirdeği | 2 4 |
| Yonga seti | Intel Q170 |
| Grafik / GPU | Intel HD Graphics (CPU bağımlı) |
| Bellek türü | DDR4 SO-DIMM (ECC dışı) |
| Hafıza kapasitesi | 32 GB |
| Bellek hızı | 2133 MHz |
| Bellek Yuvası Sayısı | 2.00 |
| Desteklenen Ekran Sayısı | 3 |

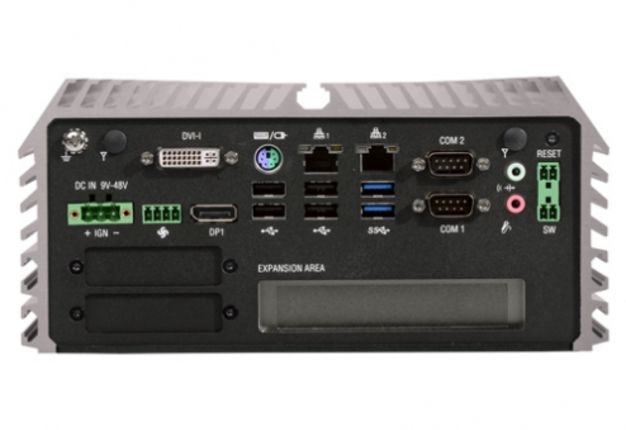

| Arka I / O | 4 USB 3.0 bağlantı noktası 2 USB 2.0 bağlantı noktası 2 RS-232/422/485 COM bağlantı noktaları 2 Gb LAN bağlantı noktası 1 DisplayPort 1 DVI-I bağlantı noktası 1 Fare / klavye için PS / 2 bağlantı noktası 2 Ses jakı; Giriş, Mic-out 1 9 ~ 48 V terminal bloğu güç konektörü 1 Uzaktan anahtar konektörü 2 Anten jakları 1 Harici fan konektörü 1 Topraklama pimi |

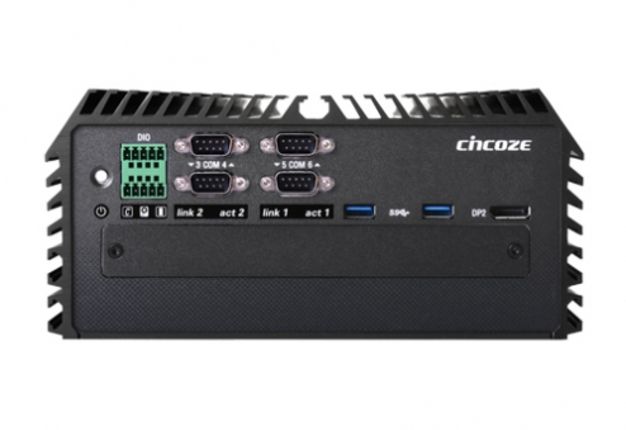

| Ön G / Ç | 2 USB 3.0 bağlantı noktası 1 DisplayPort / HDMI 1 2.5 "Çalışırken değiştirilebilir HDD bölmesi 1 SIM Kart yuvası 1 Çıkarılabilir CMOS pili 1 AT / ATX açma / kapama düğmesi Güç düğmesi |
| Genişleme Seçenekleri | 1 PCI yuvası (isteğe bağlı yükseltici kart) 1 PCIe x16 yuvası (isteğe bağlı yükseltici kart) 2 PCIe Mini Kart yuvası (tam yükseklik) 1 SIM Kart soketi |
| Depolama Seçenekleri | 2,5 "HDD / SSD 2,5" Çalışırken değiştirilebilir HDD / SSD SATA 6 Gb / s 2 mSATA (paylaşılan PCIe Mini Kart yuvası) |
| RAID Desteği | 0/1 |
| LAN denetleyicisi | Intel I210AT GbE Intel I219LM GbE |
| Sistem İzleme | USB Watchdog Timer ile uyanma |
| Giriş gerilimi | 9 ~ 48 VDC |
| Güç girişi | 3 pinli Terminal Bloğu konektörü |
| Çalışma sıcaklığı aralığı | -40 ~ 70 ° C |
| Çalışma Nemi | 0%~90% |
| Boyutlar (WxHxD) | 227 x 108 x 261 mm 8.94 "x 4.25" x 10.28 " |
| Vaka tipi | Fansız sağlamlaştırılmış |
| Kutu Malzemesi | Alüminyum çelik |
| Port Punchouts | 2 Anten delikleri |
| Montaj seçenekleri | Duvara monte |
| Mevzuat bilgisi | 2011/65 / AB (RoHS 2 Direktifi) CE EN 50121-3-2 EN 50155 EN 55022 EN 55024 EN 55032 EN 60950-1 |
