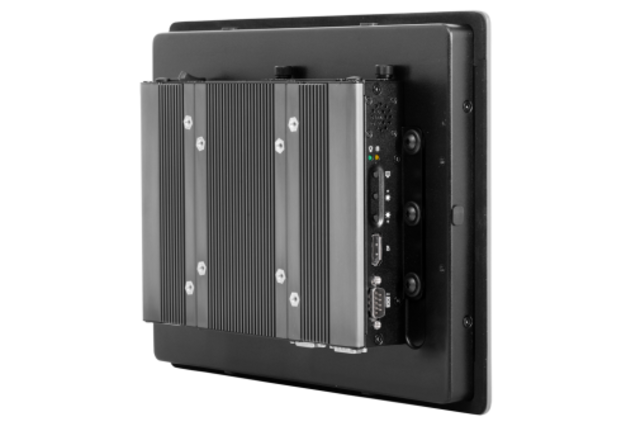

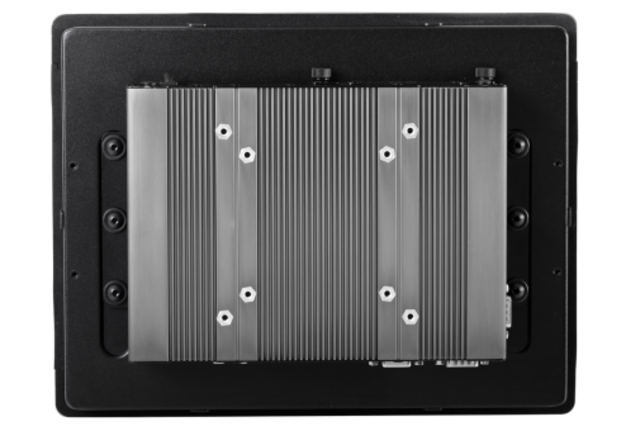

CV-110H/P1001
CV-110H/P1001Bay Trail işlem gücü, 10.4 " dirençli veya IP65 dereceli çerçeveli yansıtmalı kapasitif dokunmatik ekrana sahip. HMI ve çoklu ekran uygulamaları için idealdir.
- Intel Bay Trail E3845 işlemci
- IP65 Çerçeveli 10.4" 5-telli Dirençli veya Öngörülen kapasitif dokunmatik ekran
- 2 LAN bağlantı noktası 2 COM bağlantı noktası DIO
Genel Bakış
GÜVENİLİR PERFORMANS, ETKİLİ VERİMLİLİK
CV-110-P1001 panel PC, enerji verimliliğini multimedya özellikli güç ile birleştiren Dört Çekirdekli Intel E3845 Bay Trail işlemci ile güçlendirilmiştir. Tüm bunlar, endüstriyel ortamlarda eldivenli kullanıcılar için uygun 5 telli dirençli dokunuşla ve ince dokunuşlu yansıtmalı kapasitif dokunmatik ekran paneliyle birlikte kullanılabilen ince, duyarlı ve dokunmatik bir ekran paneliyle paketlenmiştir. 25 watt'tan daha az kullanılmasına rağmen, bu panel PC, HMI ve gelişmiş kiosk uygulamalarını kolaylıkla ele alıyor.
PARLAK VE GÜZEL
CV-110-P1001, 5 telli rezistif veya çoklu dokunmaya duyarlı yansıtmalı kapasitif dokunmatik ekrana sahip, net ve parlak bir panel ekrana sahiptir. Bu şık panel PC sistemi, çok yönlülük ve kullanım kolaylığı için duvara monte edilebilen duvar, panel ve VESA'dır. IP65 dereceli bir ön çerçeveye sahip sağlam bir alüminyum kasa içine sarılmış CV-110-P1001, müşteriye yönelik uygulamalar için yeterince şık, ancak depolar ve fabrika zeminleri için yeterince sağlamdır. Gittikçe güçsüz, tepkisiz dokunmatik ekranların günleri geride kaldı; CV-110-P1001’in 10.4 "tam renkli ekranı, karmaşık ortamların yanı sıra karmaşık HMI arayüzlerini de taşıyabilir. CV-110-P1001’in maksimum parlaklığı 400 nit'dir, ancak güneş ışığında okunabilir bir ekran ile maksimum parlaklığa sahiptir. 1600 sürfelerin ,
HER UYGULAMA İÇİN G / Ç
CV-110-P1001'in şık form faktörü içine entegre edilmiş olması, uygulamadan bağımsız olarak basit bağlantı olanağı sağlayan etkileyici bir G / Ç düzenlemesidir. Panel, çift Gb LAN, 4 USB bağlantı noktasının yanı sıra ikincil ekran bağlantısı için VGA ve DisplayPort özelliklerine sahiptir. İkili COM portları ve 8 bit DIO, entegre izleme cihazları veya diğer çevre birimleri arasında kolay iletişime olanak sağlayarak bu çözümü HMI, DAQ ve endüstriyel kontrol uygulamaları için ideal kılar. Sistem 2,5 "depolama yuvasına sahiptir ve ayrıca bir PCIe Mini Kart yuvası sunar. 9 ~ 48 V DC girişi, endüstriyel ayarlar ya da dalgalı güce sahip kurulumlar için çok uygundur.
HÜCRESEL BAĞLANTI
Bu sistem, dünyanın en popüler hücresel taşıyıcı ağlarının birçoğunda çalışması için önceden onaylanmış entegre bir modem olan Extrovert 4G LTE teknolojisi ile uyumludur . Extrovert 4G LTE donanımı, günümüzün mobil, son bilgi işlem ve Endüstriyel Nesnelerin İnterneti uygulamaları için idealdir. Bu özellikten yararlanmak için sisteminizi Extrovert 4G LTE bağlantısıyla yapılandırın ve etkinleştirmek için operatörünüze başvurun.
Özellikler
| SKU | CV-110/P1001 |
|---|---|
| Donanım hattı | Panel PC Hattı |
| Üretici lansman tarihi | Q1'15 |
| Beklenen Yaşam Döngüsü | 5 yıl |
| Sistem Soğutma | fansız |
| İşlemci Üretimi | Bay Trail |
| İşlemci Soketi | (BGA) |
| İşlemci | Intel Atom E3845 |
| İşlemci hızı | 1.91 GHz |
| Grafik / GPU | Intel HD Grafik |
| Bellek Yuvası Sayısı | 1.00 |
| Bellek türü | DDR3L SO-DIMM (ECC dışı) |
| Hafıza kapasitesi | 8 GB |
| Bellek hızı | 1333 MHz 1066 MHz |
| Dokunmatik ekran tipi | 5-Telli Dirençli veya Kapasitif |
| Desteklenen Ekran Sayısı | 2 |
| Ekran çözünürlüğü | 1024 x 768 (XGA) |
| Görüş açısı (l / r: t / b) | 160 / 130 |
| Ekran boyutu | 10.4" |
| Ekran parlaklığı | 400 cd / m2 |
| Kontrast Oranı | 700:1 |
| En Boy Oranı | 4:3 |
| Genişleme Seçenekleri | 1 PCIe Mini Card (tam yükseklik) |
| Depolama Seçenekleri | 2,5 "HDD / SSD CFast |
| Arka I / O | 1 VGA 1 DisplayPort 1 USB 3.0 3 USB 2.0 2 RS232 / 422/485 COM portları 2 Ses jakları; Seri çıkış, Mic-in 2 Anten jakları 1 8 bit DIO 2 Gb LAN |
| LAN denetleyicisi | Intel I210AT GbE |
| SATA Arabirimi | 6.0 Gb / sn |
| Giriş gerilimi | 9 ~ 48 VDC |
| Güç özellikleri | Geniş giriş |
| Güç girişi | 3 pinli Terminal Bloğu konektörü |
| Çalışma sıcaklığı aralığı | -20 ~ 70 ° C |
| Çalışma Nemi | 10% ~ 95% |
| Port Punchouts | 2 Anten delikleri |
| Kutu Malzemesi | Alüminyum |
| Boyutlar (WxHxD) | 295 x 227,3 x 65 mm 11,6 "x 8,9" x 2,6 " |
| Montaj seçenekleri | VESA montajı Panel montajı |
| VESA Montajı | MIS-D 75, 100 |
| Birlikte Verilen Aksesuarlar | DIO Terminal Bloğu Konektörü Güç Terminal Bloğu Konektörü |
| Mevzuat bilgisi | 2011/65 / AB (RoHS 2 Direktifi) CE EN 55022 EN 55024 FCC 47 CFR Bölüm 15 |
