CS-P1001

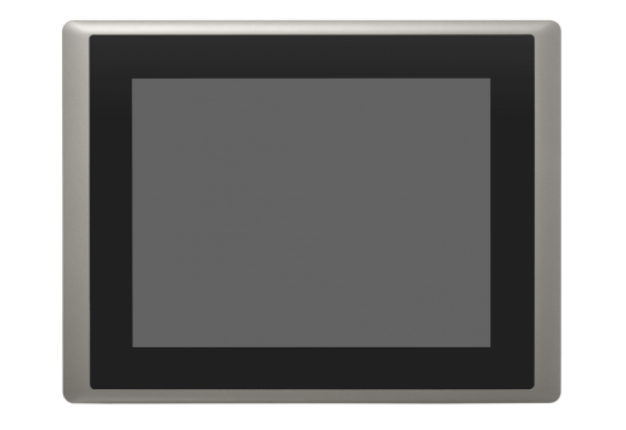

CS-P1001IP65 dereceli çerçeveli bu 8.4 "-19" güneş ışığında okunabilen dokunmatik ekran, HMI ve çoklu ekran uygulamaları için idealdir.
- Intel Bay Trail E3845 işlemci
- IP65 Çerçeveli Güneş Işığı Okunabilir dokunmatik ekran
- 2 LAN bağlantı noktası
- 2 COM bağlantı noktası
- DIO
Genel Bakış
ETKİLİ VERİMLİLİK
CS-P1001 panel PC, Dört Çekirdekli Intel E3845 Bay Trail işlemciyi kullanır ve multimedya özellikli güç sunarken enerji tasarrufu sağlar. Bu göz alıcı ekran, doğrudan güneş ışığında bile kolaylıkla kullanılabilecek dar, yansıtılmış kapasitif bir dokunmatik ekran paneli sunar. CS-P1001, tümü 25 watt'tan daha az kullanırken kiosk ve HMI uygulamaları için idealdir.
TEMİZ VE RADYAN
CS-P1001, maksimum 1600 nit parlaklığa sahip parlak, endüstriyel sınıf LED arka aydınlatmalı bir panele sahiptir. Sistemin bir duvar braketine veya mafsallı koluna monte edilmesine izin veren MIS-D 75 ve 100 VESA montaj seçeneklerine ek olarak, CS-P1001 dahil olan panel montaj donanımı kullanılarak kolayca monte edilebilir. IP65 dereceli ön çerçeveye sahip ince ve dayanıklı alüminyum kasa, CS-P1001'i müşteriye dönük uygulamalar için yeterince şık, ancak depolar ve tesis zeminleri için yeterince sağlam hale getirir.
ÇOK YÖNLÜ G / Ç
CS-P1001'in ince form faktörü, uygulamadan bağımsız olarak bağlantı kolaylığı sağlayan çok çeşitli G / Ç'leri birleştirir. Panelde ikincil ekran bağlantısı için VGA ve bir DisplayPort bulunur. Çift Gb LAN, 4 USB bağlantı noktası, çift COM bağlantı noktası ve 8 bit DIO, tümleşik izleme aygıtları veya diğer çevre birimleri arasında kolay iletişime olanak sağlar ve PCIe Mini Card yuvasına sahip 2,5 inçlik bir depolama bölmesi bunu HMI ve endüstriyel kontrol için ideal bir çözüm haline getirir 9 ~ 48 V DC girişi, CS-P1001'i ağır endüstriyel ayarlar veya değişken güçteki kurulumlar için uygun kılar.
HÜCRESEL BAĞLANTI
Bu sistem, dünyanın en popüler hücresel taşıyıcı ağlarının birçoğunda çalışması için önceden onaylanmış entegre bir modem olan Extrovert 4G LTE teknolojimizleuyumludur . Extrovert 4G LTE donanımı, günümüzün mobil, son bilgi işlem ve Endüstriyel Nesnelerin İnterneti uygulamaları için idealdir. Bu özellikten yararlanmak için sisteminizi Extrovert 4G LTE bağlantısıyla yapılandırın ve etkinleştirmek için operatörünüze başvurun.
EKRAN ÖZELLIKLERI
| 8.4" | 10.4" | 12.1" | 15" | 17" | 19" | |
|---|---|---|---|---|---|---|
| çözüm | 800 x 600 (SVGA) | 1024 x 768 (XGA) | 1024 x 768 (XGA) | 1024 x 768 (XGA) | 1280 x 1024 (SXGA) | 1280 x 1024 (SXGA) |
| Parlaklık | 1600 | 1500 | 1500 | 1600 | 1500 | 1600 |
| Kontrast Oranı | 600: 1 | 1400: Kullanımı 1 | 700: 1 | 800: 1 | 800: 1 | 1000: 1 |
| Çalışma sıcaklığı | -20 ° C ila 70 ° C | -20 ° C ila 70 ° C | -20 ° C ila 70 ° C | -20 ° C ila 70 ° C | -20 ° C ila 70 ° C | -20 ° C ila 70 ° C |
Özellikler
| SKU | CS-P1001 |
|---|---|
| Donanım hattı | Panel PC Hattı |
| Üretici lansman tarihi | Q1'15 |
| Beklenen Yaşam Döngüsü | 5 yıl |
| Sistem Soğutma | fansız |
| İşlemci Üretimi | Bay Trail |
| İşlemci Soketi | Teknede (BGA) |
| İşlemci | Intel Atom E3845 |
| İşlemci hızı | 1.91 GHz |
| Yonga seti | CPU ile paylaşıldı |
| Grafik / GPU | Intel HD Grafik |
| Bellek Yuvası Sayısı | 1.00 |
| Bellek türü | DDR3L SO-DIMM (ECC dışı) |
| Hafıza kapasitesi | 8 GB |
| Bellek hızı | 1333 MHz 1066 MHz |
| Dokunmatik ekran tipi | Öngörülen Kapasitif |
| Desteklenen Ekran Sayısı | 2 |
| En Boy Oranı | 4: 3 |
| Genişleme Seçenekleri | 1 PCIe Mini Card (tam yükseklik) |
| Depolama Seçenekleri | 2,5 "HDD / SSD CFast |

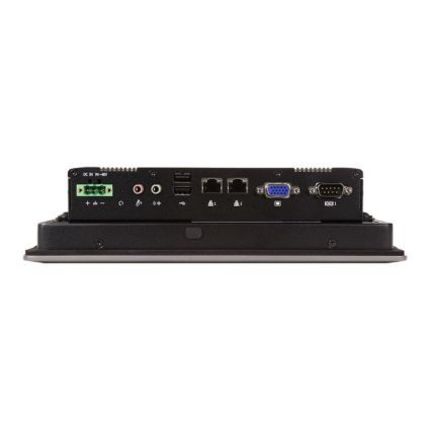

| Arka I / O | 1 VGA 1 DisplayPort 1 USB 3.0 3 USB 2.0 2 RS232 / 422/485 COM portları 2 Ses jakları; Seri çıkış, Mic-in 2 Anten jakları 1 8 bit DIO 2 Gb LAN |
| LAN denetleyicisi | Intel I210IT GbE |
| SATA Arabirimi | 6.0 Gb / sn |
| Giriş gerilimi | 9 ~ 48 VDC |
| Güç özellikleri | Geniş giriş |
| Güç girişi | 3 pinli Terminal Bloğu konektörü |
| Çalışma sıcaklığı aralığı | -20 ~ 70 ° C |
| Port Punchouts | 2 Anten delikleri |
| Kutu Malzemesi | Alüminyum |
| Boyutlar (WxHxD) | 262 x 186 x 65 mm (gösterge paneli olmadan) 10,3 "x 7,3" x 2,6 " |
| Montaj seçenekleri | VESA montajı Duvar montajı Panel montajı |
| VESA Montajı | MIS-D 75, 100 |
| Birlikte Verilen Aksesuarlar | DIO Terminal Bloğu Konektörü Güç Terminal Bloğu Konektörü |
| Mevzuat bilgisi | 2011/65 / EU (RoHS 2 Direktifi) CE EN 55022 EN 55024 FCC 47 CFR Bölüm 15 |
| Garanti | Parçalar ve servisler için 2 yıllık sınırlı garanti |
